Il nuovo ELEMENTRAC ONH-p è un potente e robusto analizzatore elementare per l'analisi delle concentrazioni di ossigeno, azoto e idrogeno in materiali inorganici come acciaio, ferro, rame o ceramica. I rilevatori NDIR e di conducibilità termica ad alta sensibilità rilevano in modo affidabile le concentrazioni degli elementi dal basso contenuto di ppm a percentuali elevate.
L'innovativo sistema di accesso del campione con risciacquo pulsato della camera e caduta verticale del campione consente un'analisi comoda e intuitiva di qualsiasi campione astiforme, granulare o polveroso con un peso fino a 2 grammi.
L'analizzatore elementare ELEMENTRAC ONH-p soddisfa e supera i requisiti di tutti gli standard internazionali pertinenti come ASTM E 1019 o DIN EN 3976.
Video di prodotto
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH- p
- Basso consumo di gas ed elevata sensibilità grazie al sistema a gas chiuso
- Facile applicazione di spilli, polveri e granuli
- Argon economico possibile come gas vettore
- Breve tempo di analisi
- Potente forno a impulsi con 8,5 kW
- Autopulitore e autocaricatore opzionali
- Analisi ONH affidabile per un'ampia gamma di campioni inorganici come acciaio, metalli non ferrosi, ceramica.
- Determinazione simultanea di ossigeno e azoto (modalità ON) o ossigeno e idrogeno (modalità OH)
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH-p Processo operativo e di analisi
Passaggio 1: registrazione del campione nel software ELEMENTS
L'ID campione viene registrato nel software e il peso viene trasferito automaticamente (vedere il passaggio 2).
Passaggio 2: pesatura e introduzione del campione nella porta
ELEMENTRAC ONH-p analizza campioni di volumi da pochi mg fino a 2 grammi in modo sicuro e preciso. Possono essere inseriti direttamente campioni astiformi o granulari. Per l'analisi elementare delle polveri, si consiglia una capsula che non deve essere sigillata.
Step 3: Analisi
Il crogiolo di grafite vuoto viene quindi posizionato sull'elettrodo inferiore e l'analisi elementare viene avviata tramite il software ELEMENTS. Il software controlla tutte le fasi successive del processo.
Passaggio 4: output ed esportazione dei dati
Da 120 a 180 secondi dopo l'inizio dell'analisi, le concentrazioni misurate sono disponibili per l'esportazione come report o tramite LIMS.
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH-p Configurazioni
L'analizzatore elementare ELEMENTRAC ONH-p è disponibile come analizzatore a singolo elemento per ossigeno, azoto o idrogeno o in una configurazione multi-elemento per misurare ON, OH, NH o ONH. Mentre l'ossigeno è determinato come CO2 in un massimo di due celle a infrarossi, l'azoto e l'idrogeno vengono rilevati nella loro forma elementare in una cella di conducibilità termica. L'analizzatore elementare ELEMENTRAC ONH-p utilizza una modalità ON con elio come gas di trasporto (opzionalmente argon) e una modalità OH con azoto come gas di trasporto per sfruttare la cella di conducibilità termica sensibile.
Cuvette a lunghezza variabile
Cella di conducibilità termica ad alta sensibilità
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH-p Soluzioni standard integrate
Le sostanze chimiche e i filtri necessari per il funzionamento dell'analizzatore elementare ELEMENTRAC ONH-p sono disposti comodamente sul pannello frontale e possono essere nascosti dietro uno sportello rimovibile durante il normale funzionamento. Questa disposizione riduce notevolmente il tempo necessario per la manutenzione e aumenta la facilità d'uso. Inoltre, numerosi dettagli innovativi migliorano notevolmente la riproducibilità delle analisi.
Porta di campionamento innovativa e lavaggio pulsato della camera
La nuova porta di campionamento dell'analizzatore elementare ONH-p garantisce un funzionamento confortevole e valori riproducibili. I campioni di forme diverse come campioni solidi, granuli o polveri in capsule possono essere inseriti fino a un peso di 2000 mg e vengono rapidamente liberati dall'atmosfera circostante con l'aiuto del flusso di gas di trasporto pulsato nella porta di campionamento. Quindi cadono verticalmente nel crogiolo di grafite preriscaldato per l'analisi.
- Robusto contro lo sviluppo di polvere
- Non è richiesta la chiusura delle capsule
- Applicazione diretta fino a 2000 mg di granulato
- Bassi livelli di manutenzione e usura
Potente catalizzatore
Durante l'analisi elementare si produce monossido di carbonio (CO) che viene convertito in anidride carbonica (CO2) nel catalizzatore e successivamente rilevato nelle celle IR. Il catalizzatore, di facile manutenzione e con riempimento in ossido di rame, garantisce un'ossidazione completa e quindi un'analisi affidabile dell'ossigeno anche di materiali difficili come gli ossidi.
Gestione chiusa del gas
La serie degli analizzatori elementari ELEMENTRAC ONH utilizza un sistema chiuso di gas in sovrapressione. Ciò garantisce che il 100% del gas rilasciato dal campione venga immesso nei rilevatori, garantendo bassi limiti di rilevazione e un'ottima riproducibilità.
Analizzatore Ossigeno / Azoto / IdrogenoELEMENTRAC ONH-p Opzioni
Oltre alle soluzioni integrate di ELEMENTRAC ONH-p, sono disponibili ulteriori opzioni per aumentare l'efficienza ed estendere la gamma di applicazioni della vostra analisi elementare.
Novità : Caricatore automatico
Il caricamento automatico dei campioni ad alta capacità sta diventando un fattore sempre più importante per un'analisi O/N/H veloce e robusta nei metalli. Il nuovo caricatore automatico per l'ELEMENTRAC ONH-p è dotato di un carrello porta-campioni con 32 posizioni per i crogioli e di un magazzino per i crogioli progettato in modo corrispondente.
Autocleaner (Pulitore automatico)
Fondendo il campione in un crogiolo di grafite a temperature fino a 3000°C si generano depositi sull'elettrodo superiore e nella camera del forno che possono influenzare negativamente la riproducibilità delle analisi di ONH.
Il nuovo Autocleaner opzionale rimuove in modo affidabile questi depositi, consentendo un'analisi elementare precisa anche per portate elevate. Inoltre, per l'analizzatore elementare è disponibile un efficiente forno di taratura e pulizia del gas per un'accurata pre-pulizia del gas di trasporto.
ELEMENTRAC ONH‑p Glovebox
Con la nuova variante ELEMENTRAC ONH‐p Glovebox, ampliamo il nostro portafoglio con potenti soluzioni per l'analisi in atmosfera controllata.Il modello è progettato per un'integrazione perfetta del glovebox, garantendo risultati precisi e affidabili e proteggendo sia i campioni sensibili che gli utenti.
Software ELEMENTS
Il software ELEMENTS, basato sul sistema operativo di Windows, è un accessorio essenziale per tutti gli analizzatori elementari di generazione ELEMENTRAC.
La schermata centrale (analisi e risultati) è il punto di partenza da cui si accede facilmente a tutte le funzionalità richieste per la routine quotidiana. Da tale schermata è possibile raggruppare ed esportare i campioni analizzati o registrare ed analizzare nuovi campioni. L'utente può inoltre attivare varie funzionalità subordinate come la calibrazione, la diagnosi o lo stato e le modifiche all'impostazione dell'applicazione.
IoT - Internet of things La plataforma de acceso remoto a sus dispositivos
Tutti gli analizzatori ELTRA si integrano perfettamente con la piattaforma IoT di Verder Scientific, fornendo funzionalità avanzate, connettività continua e ulteriori vantaggi:
- Monitoraggio in tempo reale: Ottenete una visione dello stato delle vostre macchine in qualsiasi momento grazie all'accesso immediato a dati importanti.
- Notifiche in tempo reale: Rimanete aggiornati sullo stato dei vostri dispositivi con notifiche istantanee.
- Backup senza sforzo: eseguite il backup dei dati in modo semplice e riducete al minimo i tempi di inattività, sia su singoli che su molteplici dispositivi.
- Aggiornamenti software automatici: Verder Scientific IoT mantiene aggiornato il software del dispositivo, ottimizzando le prestazioni e l'affidabilità.
- Accesso ai dati di analisi: Gli analizzatori ELTRA offrono accesso remoto ai dati di analisi. Ciò consente di accedere comodamente ai dati importanti anche quando si è in viaggio.
- Efficienza del caricatore automatico: Ottenete il massimo dalla preparazione delle analisi in remoto con la nostra funzione di autoloader, che garantisce un funzionamento ininterrotto e una maggiore produttività per tutti gli strumenti che ne sono dotati.
Provate oggi stesso la potenza della piattaforma IoT di Verder Scientific e sbloccate il pieno potenziale dei vostri analizzatori ELTRA!
Analizzatore Ossigeno / Azoto / IdrogenoELEMENTRAC ONH-p Campioni tipici
leghe, alluminio carburi, ghisa, ceramica, rame, Ferroleghe, ferro, metalli, metalli refrattari , acciaio, ...
Analizzatore Ossigeno / Azoto / IdrogenoELEMENTRAC ONH-p Principio di funzionamento
Il principio di misurazione dell'analizzatore elementare ELEMENTRAC ONH-p consente un ampio intervallo di misurazione. Il campione viene pesato e posizionato sulla porta del campione. Il lavaggio con gas di trasporto impedisce al gas atmosferico (ossigeno e azoto) di entrare nel forno.
Dopo una fase di stabilizzazione il campione viene lasciato cadere nel crogiolo e si scioglie. Il monossido di carbonio è prodotto dalla reazione del carbonio nel crogiolo di grafite con l'ossigeno del campione. L'azoto e l'idrogeno vengono rilasciati nella loro forma elementare. Il gas di trasporto (elio) e i gas del campione passano attraverso un filtro prima di entrare in un catalizzatore di ossido di rame che converte la CO in CO2.
La CO2 viene misurata dalle celle a infrarossi per determinare il contenuto di ossigeno. La CO2 e l'acqua vengono rimosse chimicamente e il contenuto di azoto viene misurato nella cella di conducibilità termica. Nel caso dell'analisi dell'idrogeno, il vettore di azoto e il gas campione passano attraverso un reagente Schuetze invece di un catalizzatore di ossido di rame. Come opzione è possibile utilizzare l'Argon, un gas meno costoso, per determinare il contenuto di ossigeno e azoto durante l'analisi.
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH-p Dati tecnici
| Elementi misurati | ossigeno, azoto, idrogeno |
|---|---|
| Campioni | inorganici |
| Allineamento fornace | verticale |
| Contenitore per campione | crogioli in grafite |
| Fornace | elettrodi fornace ad impulsi (max 8,5 KW*, temperatura oltre 3,000°C |
| Metodo di rivelazione | stato solido assorbimento infrarossi per ossigeno, conduttività termica per idrogeno e azoto |
| Tipico tempo di analisi | 120 - 180 s |
| Reagenti richiesti | Ossido di rame, magnesio perclorato, reagente Schutze, Sodio Idrossido |
| Gas Richiesti | aria compressa, elio 99.995 % puro, azoto 99.995% puro, argon 99.995% puro (se richiesto), tutti i gas con (2 - 4 bar / 30 - 60 psi) |
| Requisiti di alimentazione | 3~ 400 V, 50/60 Hz, max. 8,500 W |
| Dimensioni (L x A x P) | 56 x 78 x 64 cm |
| Peso | ~ 165 kg |
| Attrezzatura richiesta | PC, monitor, bilancia (risoluzione 0.0001g) |
| Accessori opzionali | purificazione gas di trasporto, unità calibrazione gas, chiller esterno |
Analizzatore Ossigeno / Azoto / Idrogeno ELEMENTRAC ONH-p Scarica

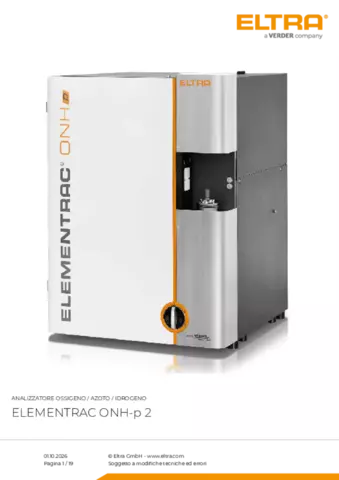

Scheda tecnica del prodotto ONH-p
