Az ELTRA cég ELEMENTRAC CS-d elemanalizátor az egyetlen a piacon, mellyel szán- és kénmeghatározás szerves és szervetlen mintákban is elvégezhető. Ennek érdekében az ELEMENTRAC CS-d analizátor indukciós és fűtőszálas kemencével is fel van szerelve (ELTRA Dual Furnace Technology), Így lefedi a szén- és kénanalízis teljes alkalmazási területét.
A készülék akár 4 db nagyérzékenységű IR-mérőcellával is felszerelhető. Így egy menetben lehetséges az alacsony és magas szén- ill. kénkoncentrációk pontos megmérése. Az IR-mérőcellák méréstartománya a felhasználói követelményekhez illeszthetők, így mindegyik alkalmazásban biztosítottak az optimális mérési körülmények.
Az ELEMENTRAC CS-d analizátor alapkiépítéséhez tartozik a nagyteljesítményű és felhasználóbarát ELEMENTS szoftver.
Termékvideó
Tökéletes flexibilitás két kemencével
- tökéletes flexibilitás az indukciós és a fűtőszálas kemence kombinációja révén: ELTRA Dual Furnace (EDF)
- szervetlen és szerves minták gyors és helyes szén- és kénanalízise
- többféle méréstartomány az akár 4 db egymástól független IR-mérőcella révén
- aranybevonat révén hosszabb élettartamú IR-mérőcella halogén- vagy savtartalmú minták méréséhez
- egyidejű szén- és kénmeghatározás minimális mintaelőkészítéssel
- robusztus kialakítás révén akár termelésfelügyeleti vagy laboratóriumi alkalmasság
Szén / Kén analizátor ELEMENTRAC CS-d Működés 4 lépésben
Az ELEMENTRAC CS-d analizátor működtetése egyszerű és kényelmes, csupán néhány lépésből áll. Szén / kén analízist jellemzően kb. 50 - 1000 mg mennyiségű mintával végzik. Ez elegendő 1 ppm - 100% közötti koncentrációk megbízható detektálásához. Égetés előtt extrahálni kell az elemeket az eredeti mintából, aminek mennyisége a mátrixtól függően erősen változhat. Nemzetközi szabványok, pl. DIN EN ISO 14284 (Acél és vas mintavételezése) adhatnak erről tájékoztatást.
Indukciós kemence
1. lépés: Minta bejelentése az ELEMENTS szoftverbe
A minta és azonosítószáma (ID) bejelentkezik a szoftverbe, súlya automatikusan beolvasódik (lásd 2. lépést).
2. lépés: Minta súlya bemérése és gyorsító hozzáadása.
50 - 1000 mg mennyiségű minta tipikus a C/S analízishez. A mintát kerámiatégelybe mérik be és gyorsítót, pl. wolframot adnak hozzá. A minta alakja (pl. szál, por, tű, stb.) nem befolyásolja az analízis megbízhatóságát.

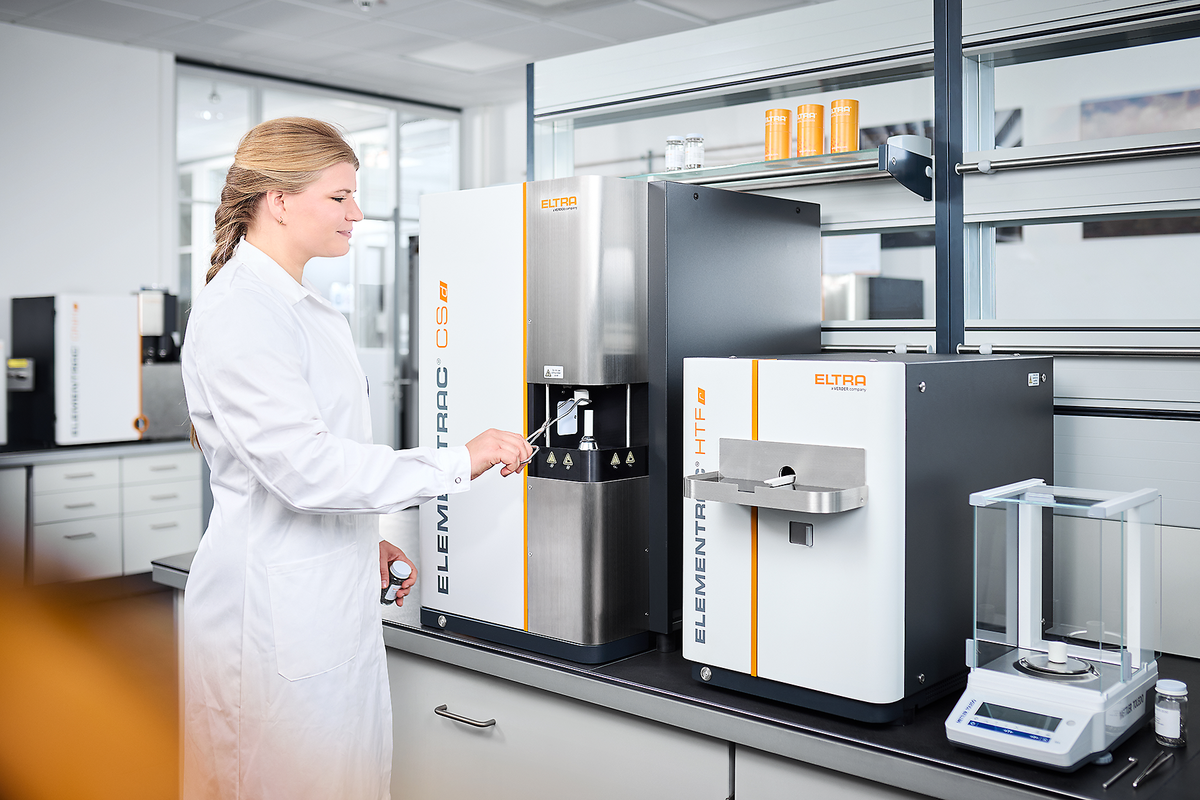

3. lépés: Analízis
Kerámiatégely felhelyezése a CS-d mintatartójára, majd az elemanalízis megindítása az ELEMENTS szoftverrel. Az összes további műveletet a szoftver vezérli.
4. lépés: Mért adatok megjelenítése és exportálása
Az analízis megkezdése után 45-60 s elteltével a kijelzőn már megjelennek a mért koncentrációadatok, melyek átírhatók jegyzőkönyvbe vagy exportálhatók LIMS rendszerbe.
Fűtőszálás kemence
1. lépés: Minta bejelentése az ELEMENTS szoftverbe
A minta és azonosítószáma (ID) bejelentkezik a szoftverbe, súlya automatikusan beolvasódik (lásd 2. lépést).
2. lépés: Minta súlya bemérése
50 - 500 mg mennyiségű minta tipikus az ellenállás kemencében végzett C/S analízishez. A mintát közvetlenül helyezik az izzítócsónakba. Gyorsítókra általában nincs szükség.
3. lépés: Analízis
A mintát a sütő előtt helyezzük el, és a mérés a szoftverben kezdődik. A zöld LED jelzi, amikor a mintát be lehet vezetni. Az égés során az ELEMENTS szoftver folyamatosan rögzíti a mérési értékeket.
4. lépés: Mért adatok megjelenítése és exportálása
Az analízis megkezdése után 60-240 s elteltével a kijelzőn már megjelennek a mért koncentrációadatok, melyek átírhatók jegyzőkönyvbe vagy exportálhatók LIMS rendszerbe.
Szén / Kén analizátor ELEMENTRAC CS-d Konfigurációk
Az ELEMENTRAC CS-d elemanalizátor beszerezhető 1-elemes csak szenet ill. csak kenet vagy többelemes mindkét elemet mérő (CS) változatban. Akár 4 db IR mérőcella is lehet a készülékben, s ezek a felhasználói igények szerint választhatók meg. Minél hosszabb a cella, annál érzékenyebb az alacsony koncentrációknál pl. 10 ppm értéknél. Mérni lehet ugyan a rövidebb cellákkal is az alacsony ppm tartományban, azonban az mért eredmények szórása lényegesen megnövekedik. A nagy és kis koncentrációk optimális méréséhez ezért elemenként 2 db IR-cella használata ajánlott. Az új fejlesztésű detektorokkal megbízhatóan lefedhető egy minta ppm és 100 % közötti elemtartalmának mérése indukciós és fűtőszálas kemencében is. Halogéntartalmú minták megbízhatóbb elemanalízisét aranybevonatú cellák biztosítják már alapkiépítésben. Az ELEMENTRAC CS-d analizátor további opcionális kiegészítője lehet a halogéncsapda, mely még nagy koncentrációjú halogéneket is képes megkötni. Cement vizsgálatára pedig egy másik speciális kiépítésű szén/kén analizátor szolgálhat.
Változtatható hosszúságú IR-mérőcella
Szén / Kén analizátor ELEMENTRAC CS-d Beépített standard oldatok
Az ELEMENTRAC CS-d intelligens megoldásokat kínál, amelyek a komplex mintákban is pontos és megbízható mérést biztosítanak a szén- és kénkoncentrációról:
Mintavételi port az ellenállási tűzben (üres érték csökkentése)
Az ELEMENTRAC CS-d pontosan és megbízhatóan elemzi az alacsony szén-dioxid-tartalmú mintákat az ellenállási tűzhelyen.Az optimalizált mintaport-geometriának köszönhetően csökkentett átmérővel és oxigénmosással a minta bejáratánál drasztikusan csökken a CO2 üres érték a légkörben, amikor a mintát bevezetik, ami megbízható eredményeket tesz lehetővé a kis mérési tartományban.
Hevített porcsapda
- induktív elégetésnél keletkező por külső porszűrőbe kerül
- porcsapda hatékony hevítése megakadályozza a vízgőz lecsapódását
- jelentősen javítja a kénmeghatározások reprodkálhatóságát és visszaállítódási sebességét
Szén / Kén analizátorELEMENTRAC CS-d Opciók
Az ELEMENTRAC CS-d integrált funkciói mellett további lehetőségek állnak rendelkezésre a szén / kén mérés hatékonyságának növelésére.
Automatikus mintaadagoló
Az ELEMENTRAC CS-d elemanalizátor indukciós kemencéjéhez automatikus mintaadagoló ("autoloader") csatlakoztatható. Alapkiépítésben 36, XL típusban akár 130 tégely számára van hely. Ez az elemanalízishez beszerezhető legnagyobb kapacitású Autoloader a világon.
TIC modul
A szénmeghatározás történhet a összes szén TC mennyiségére (TC = total carbon) vagy annak részeire is, azaz összes szerves szén (TOC = total organic carbon) vagy összes szervetlen szén (TIC = total inorganic carbon) mennyiségére. A CS-d készülékhez csatolt TIC modul a szervetlen szén (pl. mészkő) mennyiségét határozza meg savazással pl. talajban vagy építőanyagokban.
IoT - Internet of things A platform a készülékek távoli eléréséhez
Az ELTRA összes elemzője zökkenőmentesen integrálódik a Verder Scientific IoT platformhoz, így fokozott funkcionalitást, zökkenőmentes kapcsolatot és további előnyöket biztosít:
- Real-time Monitoring: A fontos adatok azonnali elérésének köszönhetően bármikor betekintést nyerhet a gépek állapotába.
- Élő értesítések: Maradjon naprakész az eszközök állapotáról azonnali értesítésekkel.
- Effortless Backup: Függetlenül attól, hogy egy eszközre vagy egy teljes gépjárműparkra van szüksége, erőfeszítés nélkül készíthet biztonsági mentést az adatairól, és minimalizálhatja a leállási időt.
- Automatikus szoftverfrissítések: A Verder Scientific IoT frissíti a készülék szoftverét, optimalizálja a teljesítményt és a megbízhatóságot.
- Access to Analyses Data: Az ELTRA elemzők távoli hozzáférést biztosítanak az elemzési adatokhoz. Ez lehetővé teszi, hogy kényelmesen hozzáférjen fontos adatokhoz, miközben utazik.
- Autoloader Efficiency: Az autoloader funkcióval maximálisan kihasználhatja a távoli elemzés előkészítését, amely biztosítja a megszakítás nélküli működést és a megnövekedett termelékenységet az ezzel felszerelt összes műszer számára.
Tapasztalja meg még ma a Verder Scientific IoT platform erejét, és fedezze fel ELTRA elemzőinek teljes potenciálját!
Szén / Kén analizátorELEMENTRAC CS-d Szoftver ELEMENTS
A Windows-alapú nagyteljesítményű ELEMENTS szoftver az összes ELEMENTRAC elemanalizátor fontos tartozéka.
A főablakból (analízis és eredmények) kiindulva könnyen elérhető a napi működtetéshez szükséges összes művelet. Itt csoportosíthatók és exportálhatók a már megmért minták vagy regisztrálhatók és analizálhatók az újak. A felhasználó számos az analizátor alfunkcióját behívhatja, pl. alkalmazási beállítások kijelzését, kalibrálást, diagnosztika vagy állapot kijelzését.
Szén / Kén analizátorELEMENTRAC CS-d Tipikus mintaanyagok
ötvözetek, hamu, karbidok, öntöttvas, cement, kerámia, szén, koksz, réz, üveg, gipsz, vas, mészkő, fémek, ásványok, olaj, ércek, növényi részek, hőálló fémek, gumi, homok, talajok, acél, titán, dohány ...
Szén / Kén analizátorELEMENTRAC CS-d Működési elv
Az ELEMENTRAC CS-d analizátor bármelyik kemencéjét használják is az égetés alatt a minta szén- és kéntartalma SO2 és CO2 égési gázokká alakul. A felszabaduló CO2 és SO2 mennyiségét akár 4 db IR-mérőcella is mérheti. Rendszerint elemenként 2 db IR-mérőcella méri a (CO2 vagy SO2) gázt, hogy a nagyon alacsony és a nagyon magas koncentrációk is pontosan és helyesen mérődjenek meg.
A CS-d analizátor indukciós kemencéje használatakor a vivőgázt (oxigén) és az égési gázokat (CO2, nyomokban CO és SO2) először fémes porszűrőn vezetik keresztül, hogy eltávolítsák a szilárd szennyezéseket. Ezután magnézium-perkloráttal töltött oszlop eltávolítja az esetleg jelenlévő nedvességnyomokat. Az így kiszárított égési gáz (SO2) kénmeghatározás céljából 2 db különböző érzékenységű IR-mérőcellán halad át. Ezután hevített (rendszerint Pt-bevonatú szilika) katalizátor a szénmonoxid (CO) nyomokat CO2 molekulákká, az SO2 molekulákat SO3 molekulákká oxidálja. A SO3 gázt cellulózgyapottal eltávolítják és a CO2 gázt akár 2 db különböző érzékenységű IR-mérőcellában megmérik. Végül az égési gázt kivezetik az analizátorból és az ELEMENTS szoftver kiszámítja a szén- és kéntartalom koncentrációértékeit.
Míg az ELEMENTRAC CS-d analizátor indukciós kemencéje szervetlen minták, pl. acél, öntöttvas és kerámia vizsgálatára alkalmas, addig fűtőszálas kemencéje szerves minták, pl. szén, koksz vagy talaj elégetésére szolgál. Ha a szénmintát kb. 1350° C hőmérsékleten égetik el, akkor csak CO2 és SO2 szabadul fel és szénmomoxid (CO) nem képződik. A fűtőszálas kemence égési gázait először kerámia porszűrőn vezetik keresztül, hogy eltávolítsák a szilárd szennyezéseket, majd magnézium-perkloráttal töltött üvegcsövön, hogy eltávolítsák a nedvességnyomokat.
Az így kiszárított égési gáz ezután ugyanúgy vezetődik tovább, mint az indukciós kemence esetében. Rendszerint kikapcsolják a katalizátor hevítését a fűtőszálas kemencés módszernél, mivel nincs szükség CO oxidálására (mert nem is keletkezik).
Elégtelen égés és így szénmonoxid keletkezés veszélye azonban alacsonyabb (~600 °C) hőmérsékleten megnő; ilyen esetben be lehet kapcsolni a katalizátor kemencéjét.
Szén / Kén analizátor ELEMENTRAC CS-d Műszaki adatok
| Mért elemek | szén, kén |
|---|---|
| Minta típusa | szerves, szervetlen |
| Kemence iránya | vízszintes (fűtőszálas) és //függőleges (indukciós) |
| Mintatartó | kerámiacsónakok / -tégelyek |
| Kemence | indukciós, 2000 °C fölött fűtőszálas (kerámiacső), 1550 °C-ig (1 °C lépésenként) |
| Mérési elv | IR-elnyelés |
| IR-cellák száma | 1 - 4 |
| IR-cella anyaga | arany |
| Tipikus mérési idő | indukciós 40 - 50 s fűtőszálas 60 - 120 s |
| Szükséges vegyszerek | Pt-bevonatú szilícium (vagy réz-oxid), magnézium-perklorát, nátrium-hidroxid |
| Szükséges gázok | sűrített levegő (4 - 6 bar / 60 - 90 psi) oxigén 99,5 % (2 - 4 bar / 30 - 60 psi) |
| Elektromos hálózat indukciós kemencéhez | 230 V, 50/60 Hz, 16 A |
| Elektromos hálózat fűtőszálas kemencéhez | 230 V, 50/60 Hz, 20 A |
| Méretek (szél x mag x mély) | 89 x 84 x 79 cm |
| Súly | ~ 200 kg |
| Szükséges kiegészítő | PC, monitor, mérleg (0.0001g pontosságú) |
| Opcionális kiegészítő | Autoloader for 36 crucibles, autoloader for 130 crucibles, HTF-540 előmelegítő sütő, hordozó gáz tisztítás, halogén csapda |
