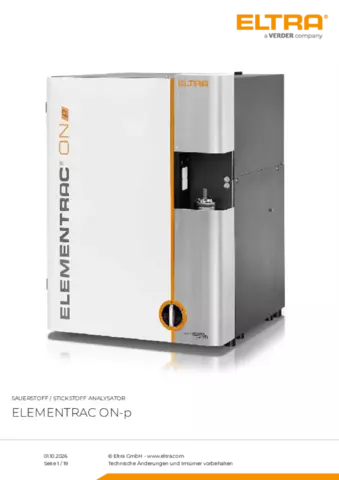

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON‑p 2

Der neue ELEMENTRAC ON-p 2 ist ein leistungsfähiger und robuster Elementaranalysator zur Messung von Sauerstoff- und Stickstoffkonzentrationen in anorganischen Proben wie Stahl, Eisen, Kupfer oder Keramiken. Die nachweisstarken NDIR und Wärmeleitdetektoren erfassen zuverlässig Elementkonzentrationen vom niedrigen ppm-Gehalt bis in den hohen Prozentbereich. Dank der neuartigen Probenschleuse mit gepulster Kammerspülung und senkrechtem Fallkanal ist eine anwenderfreundliche und komfortable Analyse von stabförmigen, granularen oder pulverförmigen Proben mit einer Einwaage von bis 2 Gramm problemlos möglich.

Der ELEMENTRAC ON-p 2 erfüllt bzw. übertrifft die Anforderungen aller gängigen internationalen Normen wie z. B. ASTM E 1019 oder DIN EN 3976.

Hier klicken, um das Video anzuschauen

Produktvideo

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2

Geringer Gasverbrauch und hohe Sensitivität durch geschlossenes Gassystem
Einfache Applikation von Pins, Pulvern und Granulaten
Kostengünstiges Argon als Trägergas möglich
Kurze Analysenzeit
Leistungsstarker Impulsofen mit 8,5 kW
Optionaler Autocleaner
Belastbare ON Analyse für verschiedenste anorganische Proben wie Stahl, Nichteisen Metalle, Keramiken, Schlacken, Erze usw.

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Bedienung und Analysenablauf

Schritt 1: Anmelden der Probe in der ELEMENTS Software

Die Probe wird mit ihrer ID in der Software angemeldet. Das Gewicht wird von der Waage (siehe Schritt 2) automatisch übernommen.

Schritt 2: Einwaage und Applikation in die Probenschleuse

Der ELEMENTRAC ON-p 2 analysiert Probenmengen von wenigen mg bis zu 2 Gramm sicher und präzise. Stabförmige oder granulare Proben können direkt aufgegeben werden. Für die Analyse von Pulvern wird eine Kapsel empfohlen, welche nicht verschlossen werden muss.

Schritt 3: Analyse

Ein leerer Graphittiegel wird auf die untere Elektrode gestellt und die Analyse in der ELEMENTS Software gestartet. Diese kontrolliert alle nachfolgenden Analysenschritte.

Schritt 4: Datenausgabe und Export

120 bis 180 Sekunden nach dem Analysenstart liegen die Messergebnisse vor und können via Report oder LIMS exportiert werden.

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Konfigurationen

Der ELEMENTRAC ON-p 2 lässt sich für die Bestimmung nur eines Elementes (O oder N), sowie als Multielementanalysator für ON konfigurieren. Während Sauerstoff als CO₂ in bis zu zwei Infrarotmesszellen detektiert wird, bestimmt eine Wärmeleitfähigkeitszelle Stickstoff in seiner elementarer Form.

Küvette mit variabler Länge

Wärmeleitzelle mit hoher Empfindlichkeit

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Serienmäßig integrierte Lösungen

Die für den Betrieb des ELEMENTRAC ON-p 2 notwendigen Chemikalien und Filter sind benutzerfreundlich auf der Frontseite angeordnet und lassen sich im Routinebetrieb hinter einer abnehmbaren Tür verbergen. Diese Anordnung reduziert den Zeitaufwand für Wartungen deutlich und erhöht die Anwenderfreundlichkeit. Zudem verbessern innovative Details signifikant die Reproduzierbarkeit von Messungen.

Innovative Probenschleuse & gepulste Probenkammerspülung

Die neue Probenschleuse des ON-p 2 gewährleistet einen hohen Bedienkomfort und reproduzierbare Messwerte. Unterschiedlich geformte Proben wie feste Stücke, Granulate oder Pulver in Kapseln können bis zu einer Einwaage von 2000 mg appliziert und mit Hilfe der gepulsten Trägergasspülung in der Probenschleuse schnell von umgehender Atmosphäre befreit werden. Anschließend fällt die Probe zur Analyse senkrecht in den vorgeheizten Graphittiegel.

Robust gegen Staubentwicklung
Kein Verschließen von Kapseln notwendig
Direkte Applikation von Granulaten bis 2000 mg
Wartungsfreundlich und verschleißarm

Innovative Probenschleuse & gepulste Probenkammerspülung

Leistungsstarker Katalysator

Bei der Analyse einer Probe im Graphittiegel entsteht Kohlenmonoxid (CO), welches im Katalysator zu Kohlendioxid (CO₂) umgesetzt und nachfolgend in den IR Messzellen erfasst wird. Der wartungsfreundlich angebrachte Katalysator mit Kupferoxidfüllung gewährleistet eine vollständige Oxidation und somit eine sichere Sauerstoffanalyse auch bei schwierigen Proben wie z. B. Oxiden.

Geschlossener Gaskreislauf

Die ELEMENTRAC ONH-Serie verwendet ein geschlossenes Gassystem im Überdruck. Dieses stellt sicher, dass immer 100% des freigesetzten Probengases den Detektoren zugeführt wird, was niedrige Nachweisgrenzen und gute Reproduzierbarkeit gewährleistet.

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Optionen

Neben den integrierten Lösungen des ELEMENTRAC ON-p 2 stehen weitere Optionen zur Verfügung, welche die Effizienz erhöhen und den Anwendungsbereich erweitern.

Autocleaner

Durch das Aufschmelzen der Probe in einem Graphittiegel bei Temperaturen von bis zu 3000 °C entstehen an der oberen Elektrode und im Ofenraum Ablagerungen, welche die Reproduzierbarkeit von ONH Messungen im Tagesverlauf negativ beeinflussen können. Der neue optionale Autocleaner des ELEMENTRAC ONH-p 2 entfernt diese Ablagerungen zuverlässig und ermöglicht so eine präzise Gasanalyse auch bei hohem Probenaufkommen. Darüber hinaus stehen eine effiziente Gaskalibrierung, sowie ein Gasreinigungsofen zur umfassenden Trägergasvorreinigung zur Verfügung.

ELEMENTS Software

Die übersichtliche, Windows-basierte ELEMENTS Software ist die zentrale Steuerung sämtlicher ELTRA ELEMENTRAC Elementaranalysatoren.

Das zentrale Fenster der ELEMENTS Software (Analyse und Ergebnisse) bietet direkten Zugang zu allen wesentlichen Funktionen für die tägliche Arbeit. Von hier aus können gemessene Proben gruppiert und exportiert, sowie neue Proben angemeldet und gemessen werden. Außerdem lassen sich verschiedene untergeordnete Funktionen, wie Messeinstellungen, Kalibrierung, Diagnose, Status, per Maus oder Tastatur aufrufen.

ELEMENTS Software

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Typische Probenmaterialien

Legierungen, Aluminium, Asche, Karbide, Gusseisen, Keramik, Kupfer, Ferrolegierungen, Eisen, Metalle, Erze, Refraktärmetalle, Silizium, Stahl, ...

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Technische Daten

Elemente	Sauerstoff, Stickstoff
Probenart	anorganisch
Ofenausrichtung	vertikal
Probenträger	Graphittiegel
Anwendungsbereich	Keramik, Maschinenbau / Elektrotechnik, Stahl / Metallurgie
Ofenart	Impulsofen (max. 8,5 KW*), für Temperaturen über 3.000 °C
Messprinzip	Infrarotabsorption für Sauerstoff, Wärmeleitfähigkeit für Stickstoff
Typische Analysenzeit	120 - 180 s
Erforderliche Chemikalien	Kupferoxid, Magnesiumperchlorat, Natriumhydroxid
Erforderliche Gase	Druckluft, Helium 99.995 %, Argon 99.995% (bei Bedarf), alle Gase mit 2 - 4 bar / 30 - 60 psi
Energiebedarf	3~ 400 V, 50/60 Hz, max. 8.500 W
Abmessungen (B x H x T)	57 x 77 x 63 cm
Gewicht	~ 161 kg
Erforderliches Zubehör	Monitor, PC, Waage (Auflösung 0,0001g)
Optionales Zubehör	Gaskalibrierungseinheit, Trägergas-Vorreinigung, externer Kühler
-	^{* in Applikationen auf 6,8 kW begrenzt}

Sauerstoff / Stickstoff Analysator ELEMENTRAC ON-p 2 Funktionsprinzip

Der ELEMENTRAC ON-p 2 verfügt über ein Messprinzip mit weitem Arbeitsbereich. Um die Probe zu analysieren, wird diese gewogen und in die Probenschleuse vorgelegt. Das Spülen mit Trägergas stellt sicher, dass keine Atmosphäre (z. B. Stickstoff und Sauerstoff) in den Analysenraum gelangt.

Im Anschluss erfolgt das Ausglühen des Graphittiegels im Impulsofen, um auch dort evtl. vorhandene Kontaminationen, wie zum Beispiel residualer Wasserstoff, zu reduzieren. Nach einer Stabilisierungsphase fällt die Probe in den Graphittiegel und wird aufgeschmolzen. Aus der Probenschmelze wird im Trägergasstrom elementarer Stickstoff, Wasserstoff und Kohlenmonoxid freigesetzt. Das Kohlenmonoxid stammt hierbei aus der Reaktion des Kohlenstoffs des Graphittiegels mit dem Sauerstoff der Probe. Das Trägergas (Helium) und das Probengas passieren einen Staubfilter, bevor sie in einen Kupferoxidkatalysator gelangen, in welchem CO zu CO₂ umgesetzt wird.

Das entstandene CO₂ wird nachfolgend in den zwei Infrarotzellen detektiert. CO₂ und Wasser werden chemisch entfernt und der Stickstoffgehalt wird in der Wärmeleitzelle gemessen. Optional ist auch die Verwendung von kostengünstigem Argon anstelle des Heliums als Trägergas bei der Bestimmung von Sauerstoff und Stickstoff möglich.

_{Technische Änderungen und Irrtümer vorbehalten}
